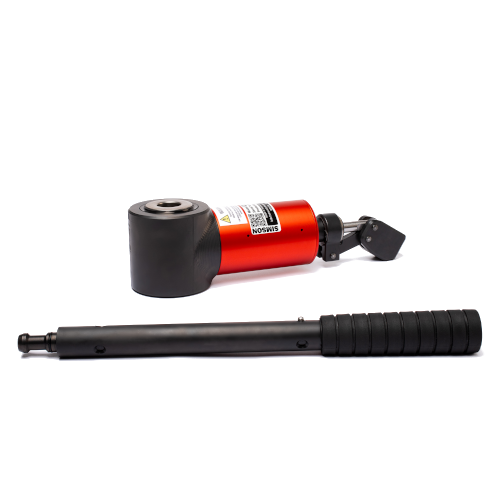

Kompaktheber

Diese kompakten Heber mit einem Hohlkolbenzylinder sind die Helfer in der Not und brauchen selbst im Montagebus wenig Platz. Durch das Mittelloch wahlweise mit oder ohne Innengewinde können die Heber nahezu alle Anwendungen abdecken. Dank der integrierten, geschlossen Pumpe sind auch Unterwasseranwendungen problemlos möglich.

Merkmale und Funktionen:

Hubkolben aus gehärteten, hochwertigsten korrosionsbeständigen Stahl.
Lastrückzug
integriertes Überdruckventil
in allen Positionen einsetzbar
Betriebsdruck 825 bar.

Technische Daten

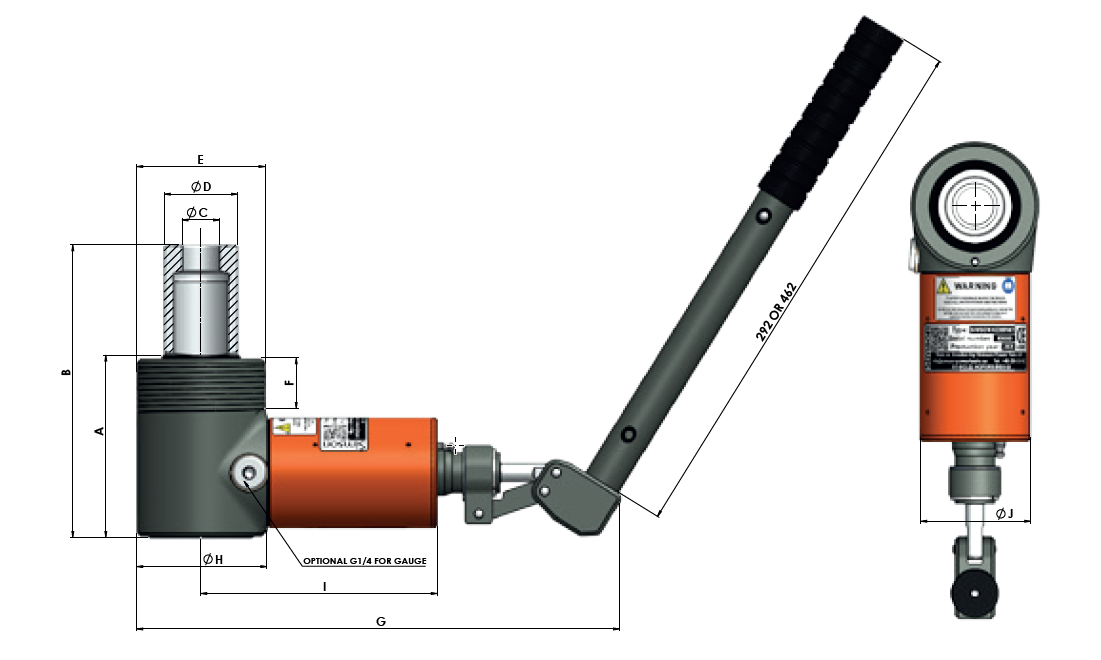

Druckkraft Tonnen	Hub (mm)	Modell	Artikel no	Gewicht kg	Area cm2	A mm	B mm	C mm	F mm	G mm	H mm	J mm

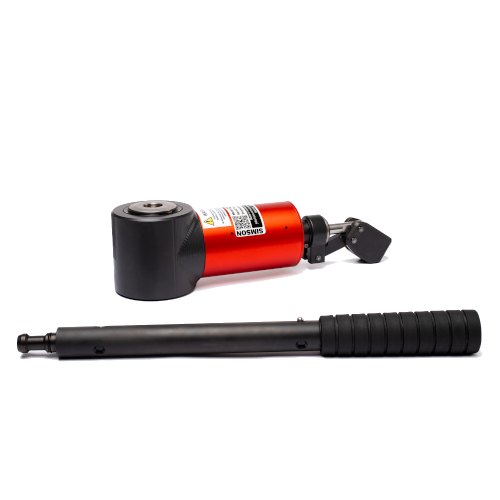

10,7	30	1030H Ø16,5mm	215630	3,6	13,47	73,5	104	16,5	-	262	70	60
10,7	30	1030H Ø16,5mm Zweistufig	215631	3,6	13,47	73,5	104	16,5	-	262	70	60
10,0	30	1030H Ø20,5mm	215632	3,6	12,57	73,5	104	20,5	-	262	70	60
10,0	30	1030H Ø20,5mm Zweistufig	215633	3,6	12,57	73,5	104	20,5	-	262	70	60

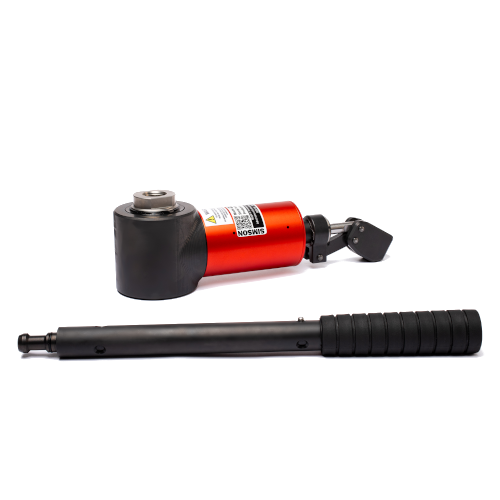

10,7	30	1030HG M16	215634	3,7	13,47	84	115	M16	-	262	70	60
10,7	30	1030HG M16 Zweistufig	215635	3,7	13,47	84	115	M16	-	262	70	60
10,0	30	1030HG M20	215636	3,7	12,57	84	115	M20	-	262	70	60
10,0	30	1030HG M20 Zweistufig	215637	3,7	12,57	84	115	M20	-	262	70	60
10,0	50	1050H	215638	3,9	12,57	101	150	20,5	30	262	70	60

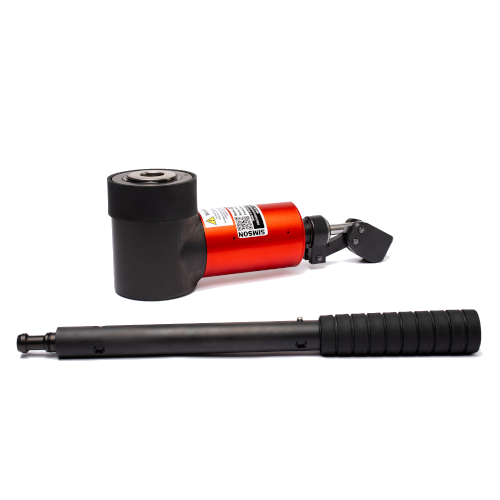

10,0	50	1050H Zweistufig	215639	3,9	12,57	101	150	20,5	30	262	70	60

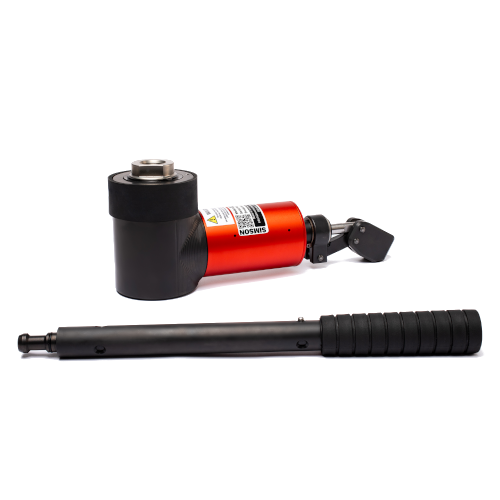

10,0	50	1050HG M20	215640	4	12,57	111	161	M20	30	262	70	60
10,0	50	1050HG M20 Zweistufig	215641	4	12,57	111	161	M20	30	262	70	60

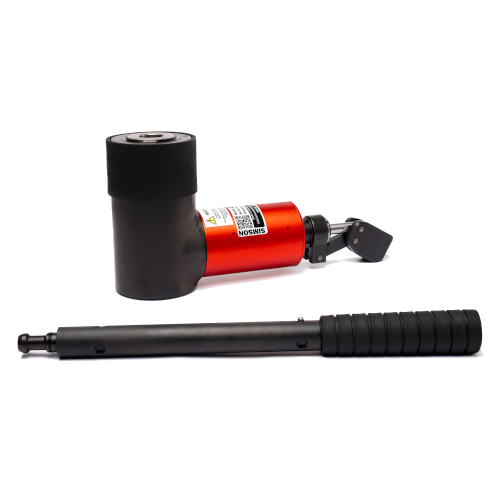

10,0	75	1075H	215642	4,7	12,57	133	205	20,5	45	262	70	60
10,0	75	1075H Zweistufig	215643	4,7	12,57	133	205	20,5	45	262	70	60

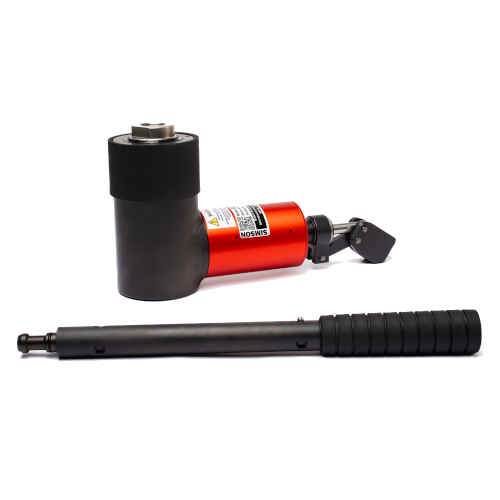

10,0	75	1075HG M20	215644	4,8	12,57	143	215	M20	45	262	70	60
10,0	75	1075HG M20 Zweistufig	215645	4,8	12,57	143	215	M20	45	262	70	60

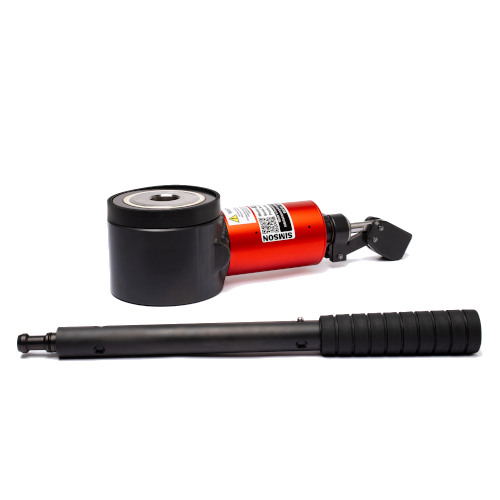

22,5	25	2325H	215646	5,5	28,3	109	134	24,5	14	288	98	60
22,5	25	2325H Zweistufig	215647	5,5	28,3	109	134	24,5	14	288	98	60

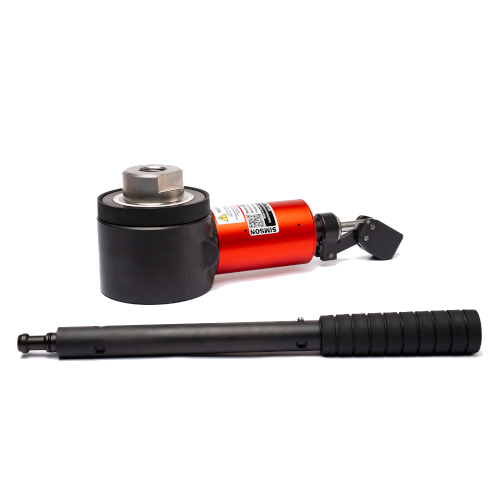

22,5	25	2325HG M24	215648	5,8	28,3	109	134	M24	14	288	98	60
22,5	25	2325HG M24 Zweistufig	215649	5,8	28,3	109	134	M24	14	288	98	60

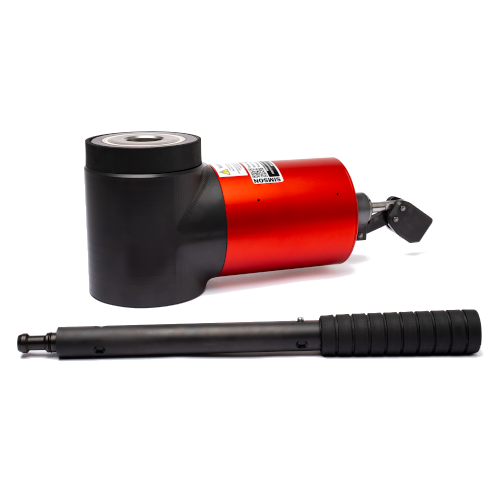

22,5	75	2175H	215650	10	28,27	130	205	30,5	20	326	100	98
22,5	75	2175HG M30	215651	11	28,27	173	247	M30	20	326	100	98

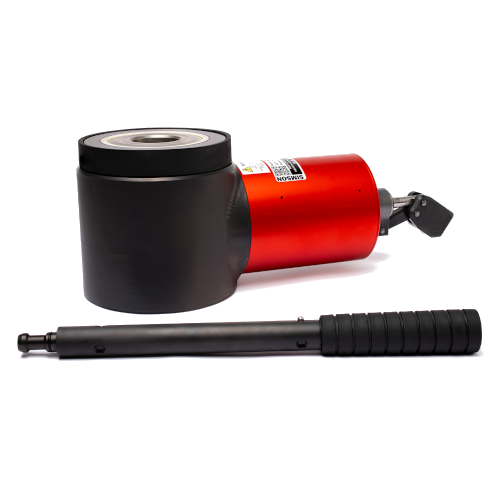

43,7	55	4355H	215652	14	54,79	130	185	40	20	353	131	98
43,7	55	4355HG M39	215653	14	54,79	177	232	M39	20	353	131	98
113,4	50	11650H	215654	37	144,5	134	184	56	25	436	214	98

Kataloge und Datenblätter

Produktevideo

Der Kompaktheber ist ein hydraulisches Kraftpaket, dass sich durch mehrere vorteilhafte Eigenschaften auszeichnet: niedriges Gewicht, kompaktes Design und hohe Kapazität. Er vereint Zylinder und Pumpe in einem handlichen Werkzeug und ist so immer griffbereit. Kompakt ist auch die Bauhöhe der Zylindereinheit und das bei allen Ausführungen (Vollkolben, Hohlkolben und flach).

Merkmale und Funktionen:

Hubkolben aus gehärteten, hochwertigsten korrosionsbeständigen Stahl.
Federrückzug (ausser Modell 1575)
ein- und zweistufige Pumpeneinheit erhältlich
integriertes Überdruckventil
Betriebsdruck 825 bar
Optional : Manometer
Als Zubehör erhältlich : bewegliches Druckstück, Kolbenverlängerung, Distanzplatten

Technische Daten

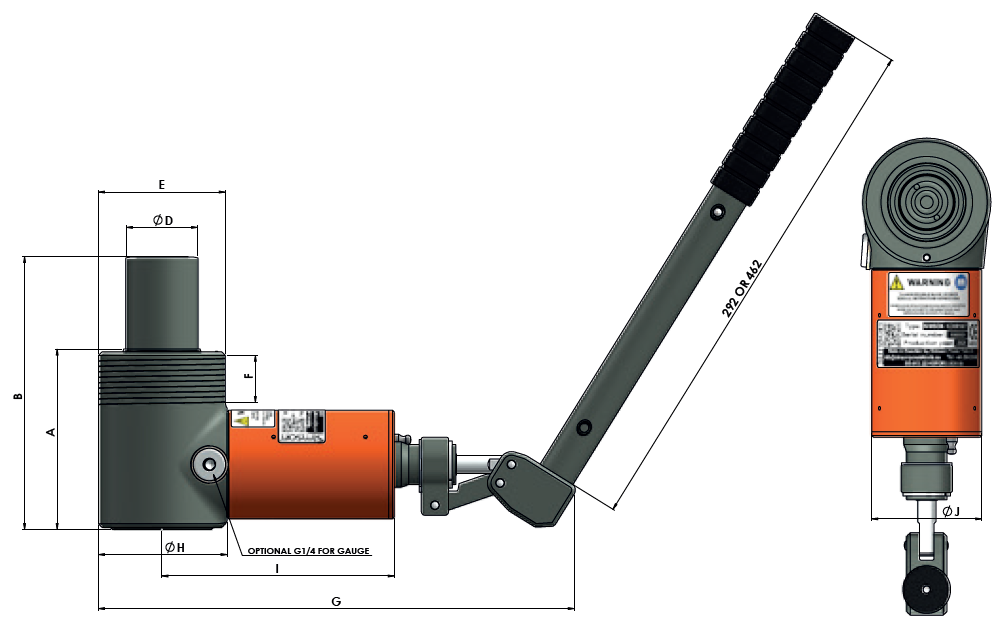

Druckkraft Tonnen	Hub (mm)	Modell	Artikel no	Gewicht kg	Area cm2	A mm	B mm	D mm	G mm	H mm	J mm

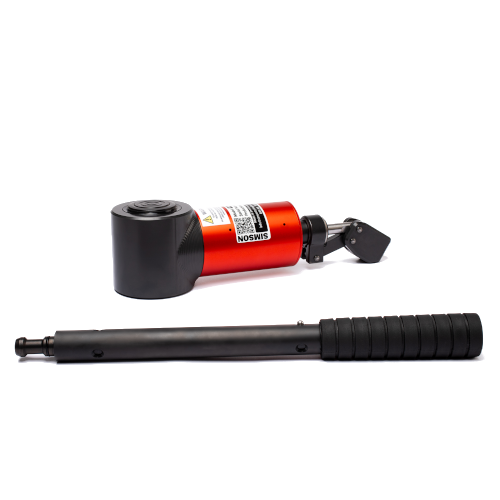

15,5	30	1530	215601	3,7	19,63	74	104	40	262	70	60
15,5	30	1530 Zweistufig	215602	3,7	19,63	74	104	40	262	70	60

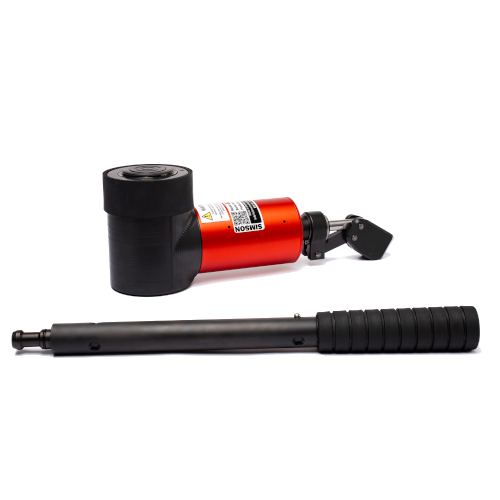

15,5	50	1550	215603	4,4	19,63	101	151	40	262	70	60
15,5	50	1550 Zweistufig	215604	4,4	19,63	101	151	40	262	70	60

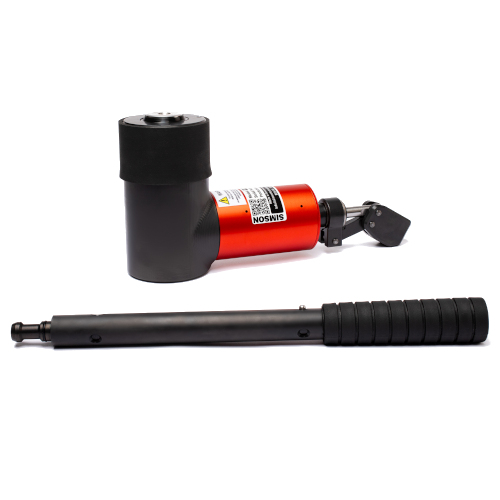

15,5	75	1575 **	215605	5	19,63	133,5	208	30	262	70	60
15,5	75	1575 Zweistufig **	215606	5	19,63	133,5	208	30	262	70	60

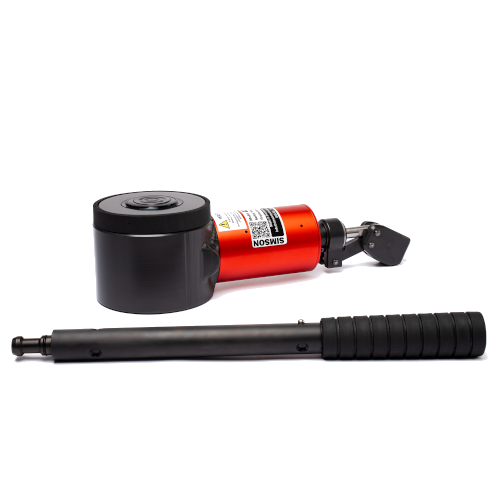

30	30	3030	215607	5,5	38,48	81	111	40	288	98	60
30	30	3030 Zweistufig	215608	5,5	38,48	81	111	40	288	98	60

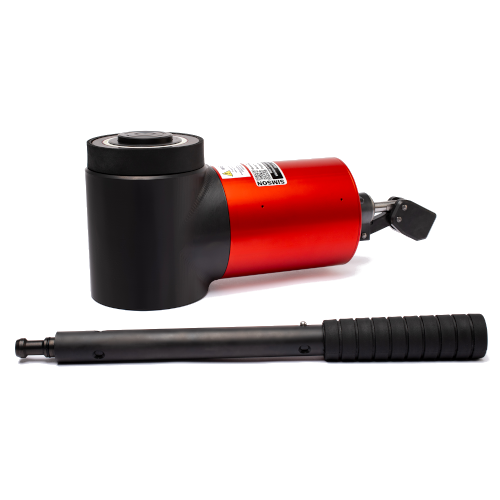

34	75	3475	215609	11,1	44,17	131	206	60	326	100	98

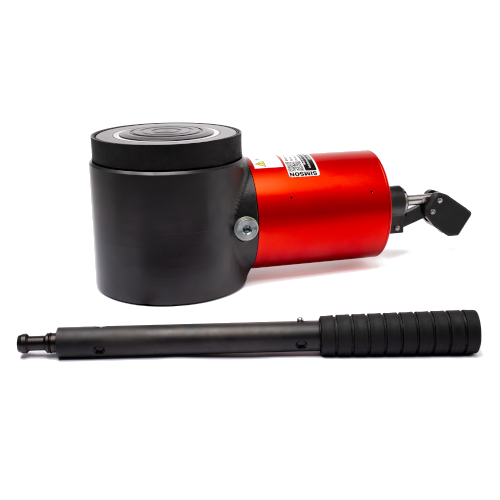

61,5	55	6255	215610	15,2	78,54	132	187	80	353	131	98
147,5	50	15550	215611	41	188,68	134	184	100	436	214	98

Kataloge und Datenblätter

Produktevideo

Eine Kombination von einem Flachzylinder mit einer Handpumpe ist dieser Heber, jedoch viel kompakter. Durch die geringe Bauhöhe (ab 43mm) kann dieser Heber mal eben dazwischen gehalten werden um Platz zu schaffen. Der grösste Heber schafft 52 Tonnen bei einem Heber-Gewicht von 7,8kg - also nur 1,5kg schwerer als ein Flachzylinder ohne Pumpe.

Merkmale und Funktionen:

Hubkolben aus gehärteten, hochwertigsten korrosionsbeständigen Stahl.
Federrückzug
in allen Positionen einsetzbar
integriertes Überdruckventil
grössere Modelle mir zweistufiger Pumpe erhältlich
Betriebsdruck 700bar bzw. 825 bar.

Technische Daten

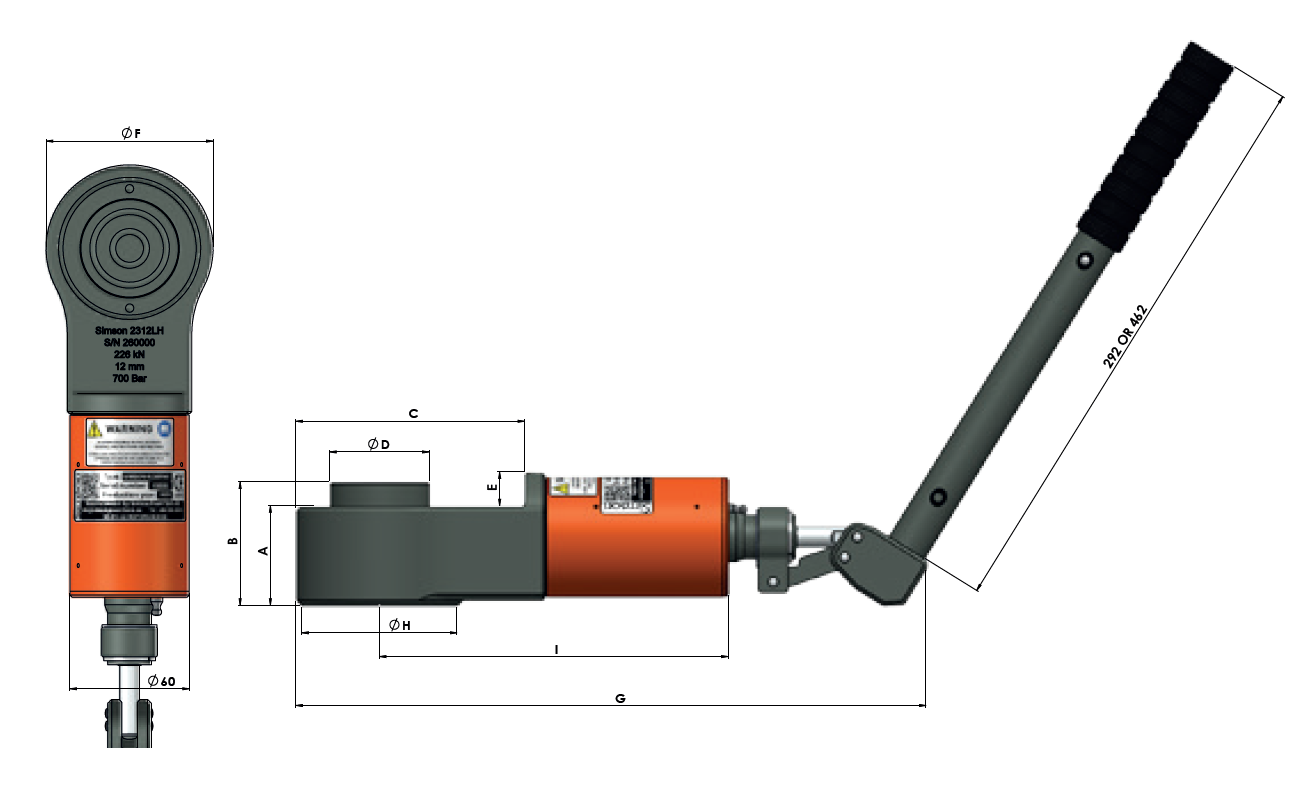

Druckkraft Tonnen	Hub (mm)	Modell	Artikel no	Gewicht kg	Area cm2	A mm	C mm	D mm	E mm	F mm	I mm

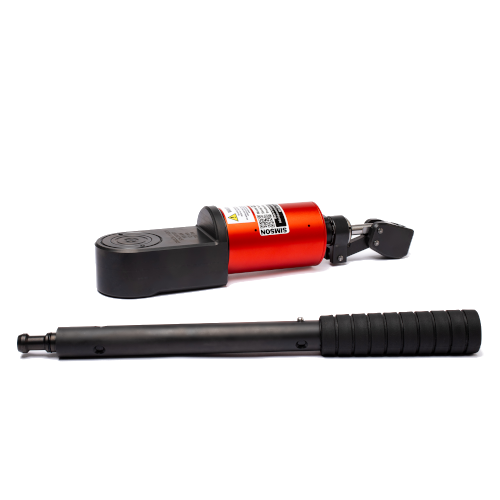

11	12	1112LH	215680	3,3	15,9	43	98,5	35	24	62,5	170

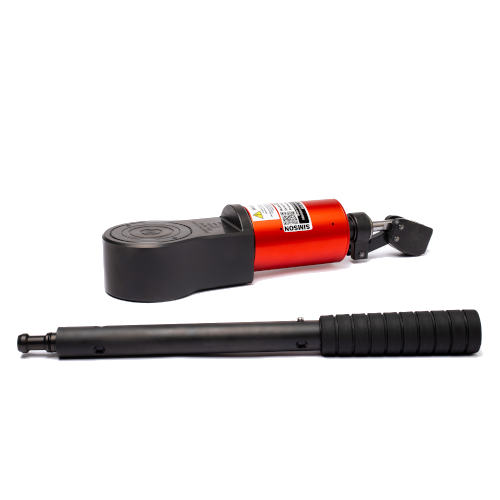

23	12	2312LH	215681	4,3	33,18	50	115	50	17	84	175

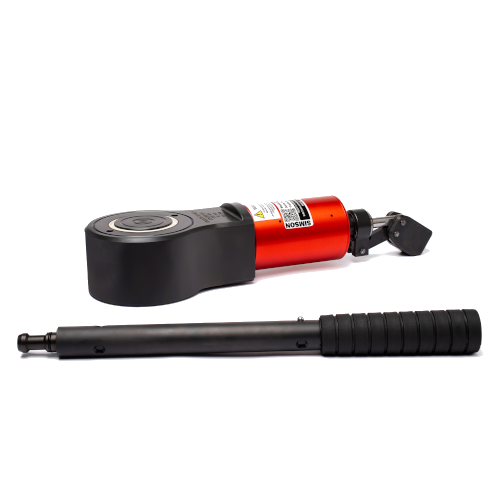

30,5	16	3016LH	215682	5,6	44,18	58,5	130	50	8	100	183
30,5	16	3016LH zweistufig	215683	5,6	44,18	58,5	130	50	8	100	183

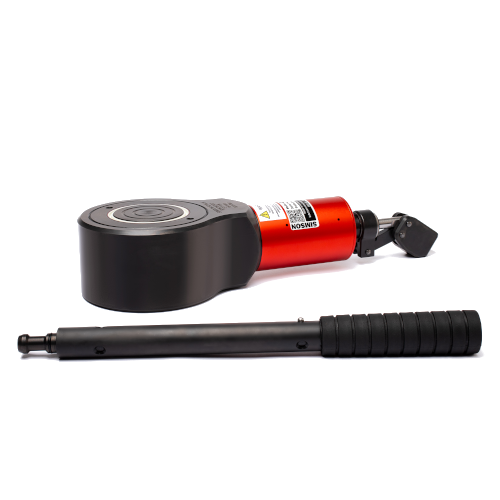

52	16	5216LH	215684	7,8	63,62	68,5	150	60	-	120	182
52	16	5216LH zweistufig	215685	7,8	63,62	68,5	150	60	-	120	182

Kataloge und Datenblätter

Produktevideo
