Flache Heber
Die flachen Heber sind besonders kompakt und kommen in beengten Platzverhältnissen zum Einsatz, wo die Standard-Heber keinen Platz mehr haben. Das 12 und das 20 Tonnen Modell verfügen über eine Schraubverlängerungen, welche die Vielseitigkeit dieser Hebezeuge unterstreichen. Alle flachen Heber sind sowohl in vertikaler, schräger als auch horizontaler Lage einsetzbar.
Technische Daten
| Druckkraft Tonnen | Klasse Tonnen | Hub mm | Bauhöhe eingef. mm | Bestell-Nr. | Spindelverlängerung mm | Traggriff | Gewicht kg |
|---|---|---|---|---|---|---|---|
| 10,9 | 12 | 95 | 171 | 9012A | - | Ja | 6,4 |
| 18,1 | 20 | 86 | 181 | 9020A | - | Ja | 10,1 |

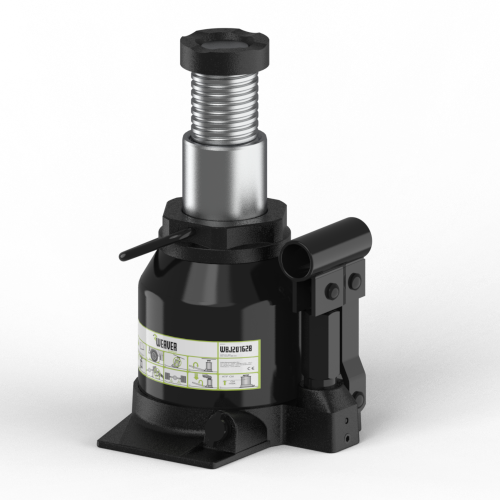

| 20 | 20 | 80 | 165 | WBJ201628 | 40 | Ja | 8,3 |
| 27,2 | 30 | 79 | 181 | 9130A | - | Ja | 13,7 |

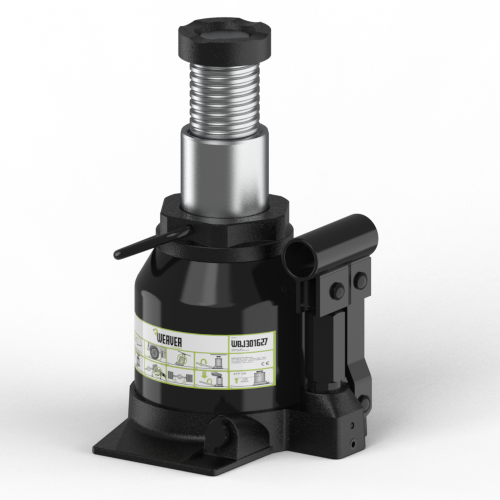

| 30 | 30 | 70 | 165 | WBJ301627 | 40 | Ja | 12,0 |
Abmessungen
| Bestell-Nr. | Bauhöhe eingefahren mm | Satteldurchmesser mm | Durchm. Bodenplatte mm | Länge Pumpenhebel mm |
|---|---|---|---|---|
| 9012A | 171 | 48 | 165x106 | 605 |
| 9020A | 181 | 51 | 183x129 | 800 |
| 9130A | 181 | 60 | 192x141 | 1000 |
Kataloge und Datenblätter
Flyer
Flache Heber Power Team
Flache Heber Typ WBJ Weaver
Bedienungsanleitung und Ersatzteillisten
Bedienungsanleitung und Ersatzteilliste Heber 9012A und 9020A
Bedienungsanleitung und Ersatzteilliste Heber 9130A
Flache Heber
Bis zu 15 Tonnen können mit den Heber von Tangyne Hydramite angehoben werden. Viel Kraft auf wenig Platz.
Technische Daten
| Klasse Tonnen | Druckkraft Tonnen | Hub mm | Bestell-Nr. | Hubanzahl zum ausfahren | Hebelkraft bei max. Druck kg | Traggriff | Gewicht kg |
|---|---|---|---|---|---|---|---|
| 6,5 | 6,5 | 75 | 8104H | Nein | 3,6 | ||
| 10 | 10 | 115 | 1105002 | Nein | 6,3 | ||
| 15 | 15 | 152 | 1105003 | Ja | 10,0 |
Abmessungen
| Bestell-Nr. | Eingef. Bauhöhe gesamt mm | Gesamttiefe mm | Sockelbreite mm |
|---|---|---|---|
| 8104H | 140 | 190 | 76 |
| 1105002 | 182 | 207 | 76 |
| 1105003 | 230 | 236 | 92 |
